アナログ回路駆動用途：正負出力型小型トランス

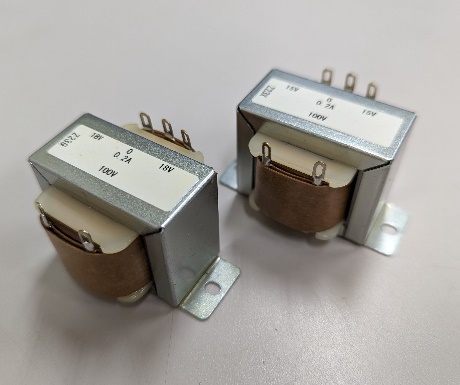

ロッキテクノロジーの小型電源トランス
弊社の正負電源に使用している小型トランスです。オペアンプ等の電源回路のご利用できます。アナログ回路の電源用途に最適な電圧の物を２種類ラインナップしています。
ユーザー様が取り扱いやすい様に、出力電圧の無負荷・負荷特性を公開しています。
2回路15V0.2A 型式：TYPE15V-0-15V
諸元
| 回路数 | 2回路 |
|---|---|
| 出力端子 | 15V-0V-15V |
| 入力電圧 | AC100V(50/60Hz) |
| 出力電圧 | AC15V(回路) |
| 出力電流 | 0.2A |
| 外形寸法 | 別紙参照 |
| 重量 | 約225g |

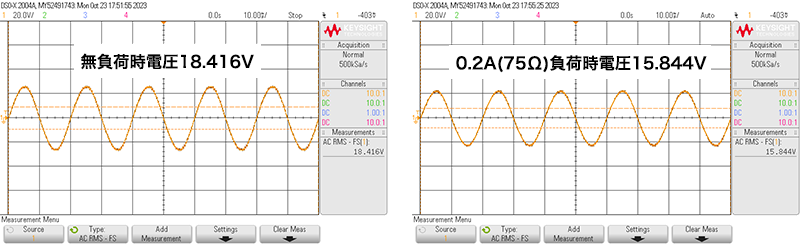

負荷特性
2回路18V0.2A 型式：TYPE18V-0-18V
諸元
| 回路数 | 2回路 |
|---|---|
| 出力端子 | 18V-0V-18V |
| 入力電圧 | AC100V(50/60Hz) |
| 出力電圧 | AC18V(2回路) |
| 出力電流 | 0.2A |
| 外形寸法 | 別紙参照 |
| 重量 | 約225g |

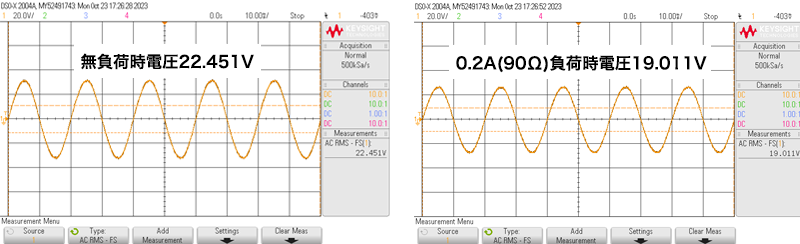

負荷特性

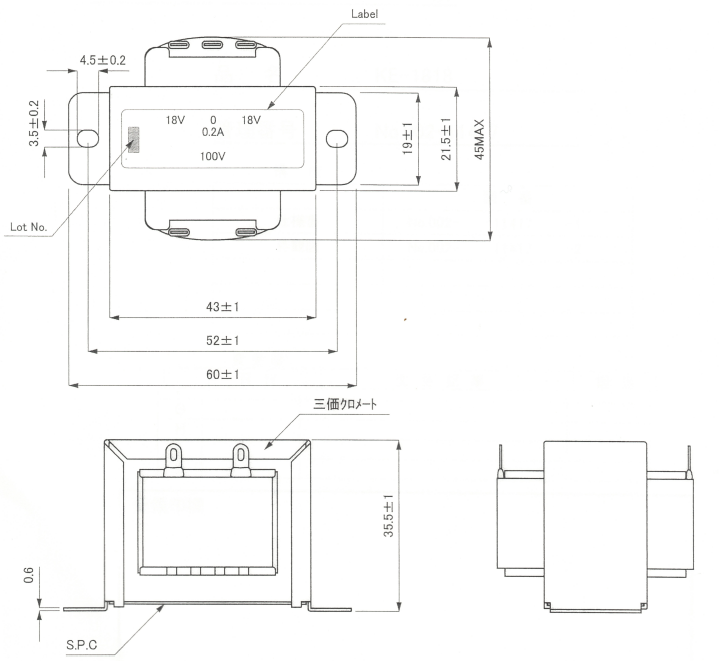

トランス外形寸法図
