アナログ回路駆動用・正負出力型電源

電子回路の開発時、特にアナログ回路の開発では、正負出力でローノイズな特性の電源が欠かせません。しかし、現在の市場では、正負型ローノイズの電源製品は非常に少なくなっている状況です。

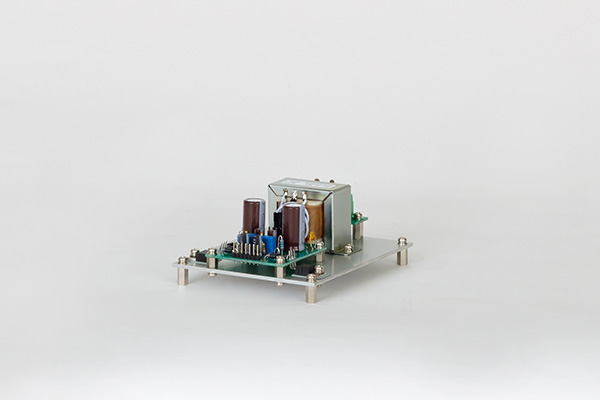

そこで弊社では、人手不足・ご多忙な設計開発者の支援ツールとして「正負型コンパクトベンチ電源」と「組込み用正負型電源基板」の正負出力型電源を製品化しましたのでご案内致します。電子（アナログ）回路開発企業、研究機関、学校などの研究・設計開発の効率化等にご活用ください。

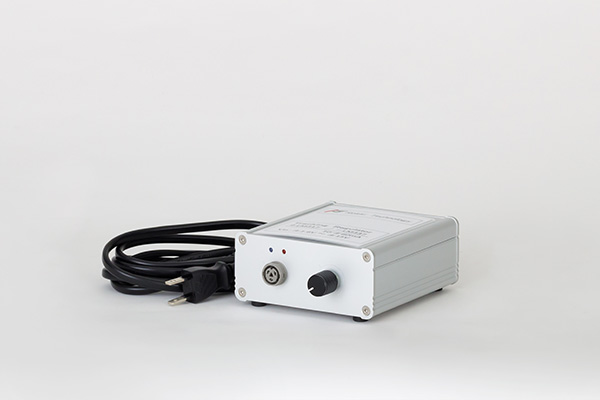

シリーズレギュレータ方式・正負出力コンパクトベンチ電源SRD-15PN

SRD-15PNは、オペアンプやセンサ電源等、アナログ回路の実験開発に最適な、正負型コンパクトベンチ電源です。

特長

• 出力電圧を±1.6V～±15.0Vまで調整可能です。
• シリーズレギュレータ方式の回路により、ローノイズな出力特性が得られます。
• 出力電圧の調整は、ひとつのボリュームで正負電圧が連動するデュアルトラック方式です。（画像1）
• 正側と負側に独立した短絡保護回路を搭載しています。保護回路動作時はパイロットランプが消灯します。（画像2）
• 電子回路やセンサの電源用途に特化した小電力仕様により、小型です。（W106 x H50 x D120突起部除く）
• 入力側はACメガネケーブル、出力側は三極コネクターが付属しています。（画像3）

出力電圧

±1.6V ～ ±15V

最大出力電流

±150mA

入力電圧範囲

AC100V(50Hz/60Hz)

外形寸法

W106xH50xD120(突起部除く)

重量

600g

定価：40,000円（税込み44,000円）　納期：在庫お問い合わせください。無い場合、受注後3か月（受注生産品）
